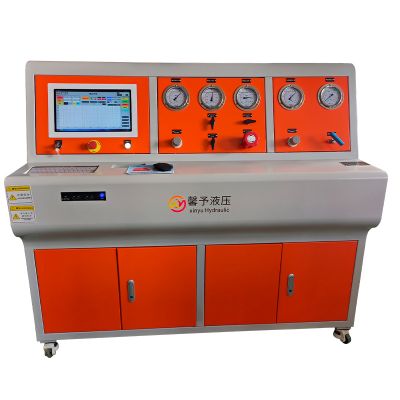

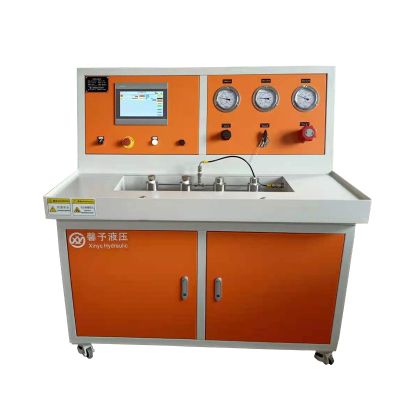

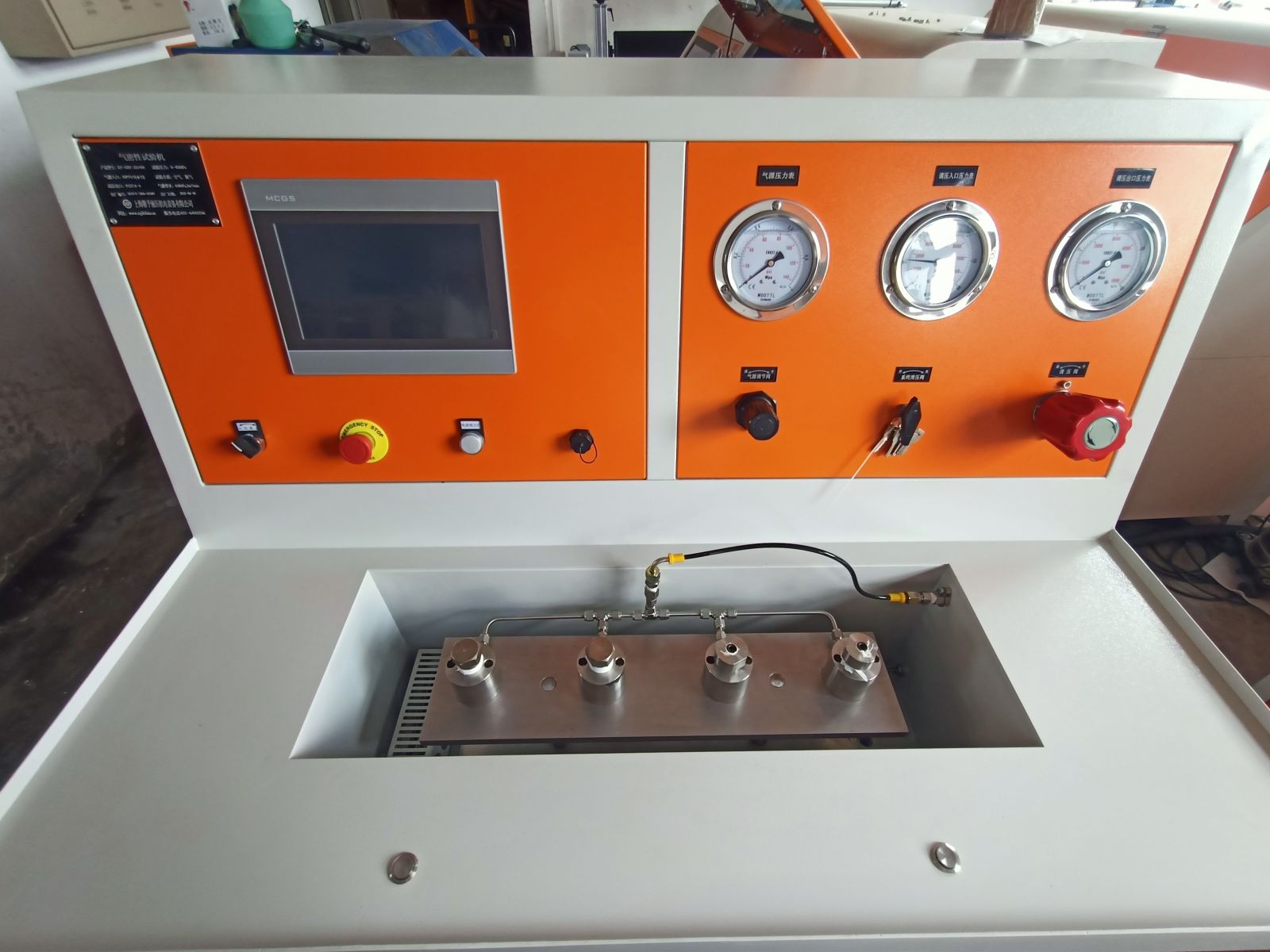

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的氣密性測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。
Ø 設備外形尺寸：1600x800x1400（長x寬x高mm）
Ø 測試艙空間：產品外接測試
Ø 測試方式：氣密性測試
Ø 測試產品：軟管等
Ø 試驗壓力范圍：低壓0～30MPa，高壓0～80MPa
Ø 保壓時間：0～3000s（可設定）
Ø 氣泵增壓比：低壓15/60:1，高壓30/150:1
Ø 壓力測量精度：傳感器±0.5%，壓力表±1.6%
Ø 試驗介質：空氣、氮氣
Ø 介質溫度：常溫
Ø 環境溫度：常溫
Ø 泵輸出流量：MAX.125ml/cc
Ø 試驗工位：2工位(高壓1工位，低壓1工位)
Ø 控制方式：自動控制
Ø 氣源要求：0.6～0.8Mpa，2.0m³/min
Ø 電源電壓：AC220V 50Hz
設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。
控制按鈕：
開始試驗：點擊后系統根據所設定的參數自動運行。
暫停試驗：點擊后系統暫停運行，再次點擊開始試驗后繼續運行。
刷新復位：點擊后會提示是否需要保存數據（保存的數據可在歷史數據中查看）。
清空當前次數和數據：點擊后會清空當前的測試數據、開始、結束時間和曲線（此按鈕一般為當次試驗做完，需要刷新復位參數和曲線）。
注意：如果要輸出測試報表請先進入測試報表界面將報表輸出后再點擊清空數據。
界面最右側是用于控制測試方式，可選擇低壓或高壓測試。
產品參數：可根據需求進行設定。
低壓測試壓力：低壓測試時的壓力。
高壓測試壓力：高壓測試時的壓力。
保壓時間：壓力到達后的保持時間。
安全壓力：根據設定壓力x安全壓力(%)計算出允許最高壓力，當壓力超出時會停機。
2.3 操作流程

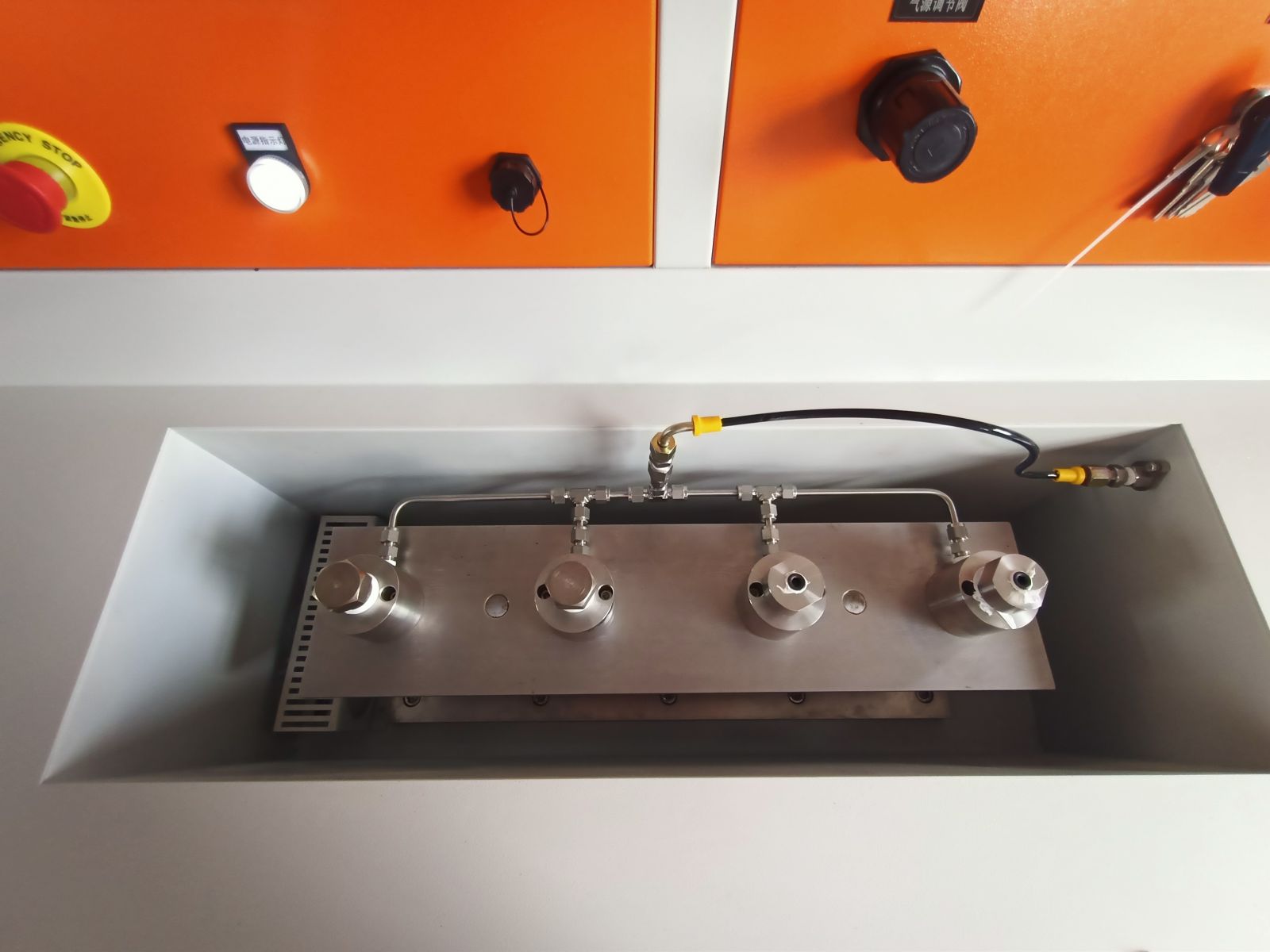

1）首先將被測產品接入對應測試工位。
2）然后進入到參數設定界面，設定所需要的測試壓力、保壓時間等參數。
3）然后進入到測試界面，根據需求選擇測試方式，根據實際測試情況設定曲線X軸時間、Y軸壓力。
4）如果是低壓測試，預先調節調壓閥，將壓力調節至測試壓力值（高壓測試省略此步驟）。
5）點擊開始測試，系統自動根據測試流程進行：升壓-保壓-泄壓，測試中可實時觀察壓力和曲線。
6）測試完成后系統自動泄壓，等產品中的壓力下降至安全范圍即可拆卸產品。
7）然后可根據需要打印/輸出報表和保存數據。
8）進行下一次測試時需點擊清除數據將當前測試的數據清除。
3 注意事項
3.1 運行前注意事項
1）確認壓縮空氣壓力、流量供給足夠
2）確認設備供電滿足要求
4）確認各項管路、電路均已連接完成
5）確認被測產品是否已連接到位
6）確認正常后，即可啟動設備
3.2 運行中注意事項
1）測試時請勿隨意松開連接接頭
2）出現無法解決的問題及時按下急停停止設備。
3.3 運行結束注意事項
1）測試完成后等產品中壓力降至安全范圍后再拆卸產品
2）不運行時斷開電源和氣源
?
