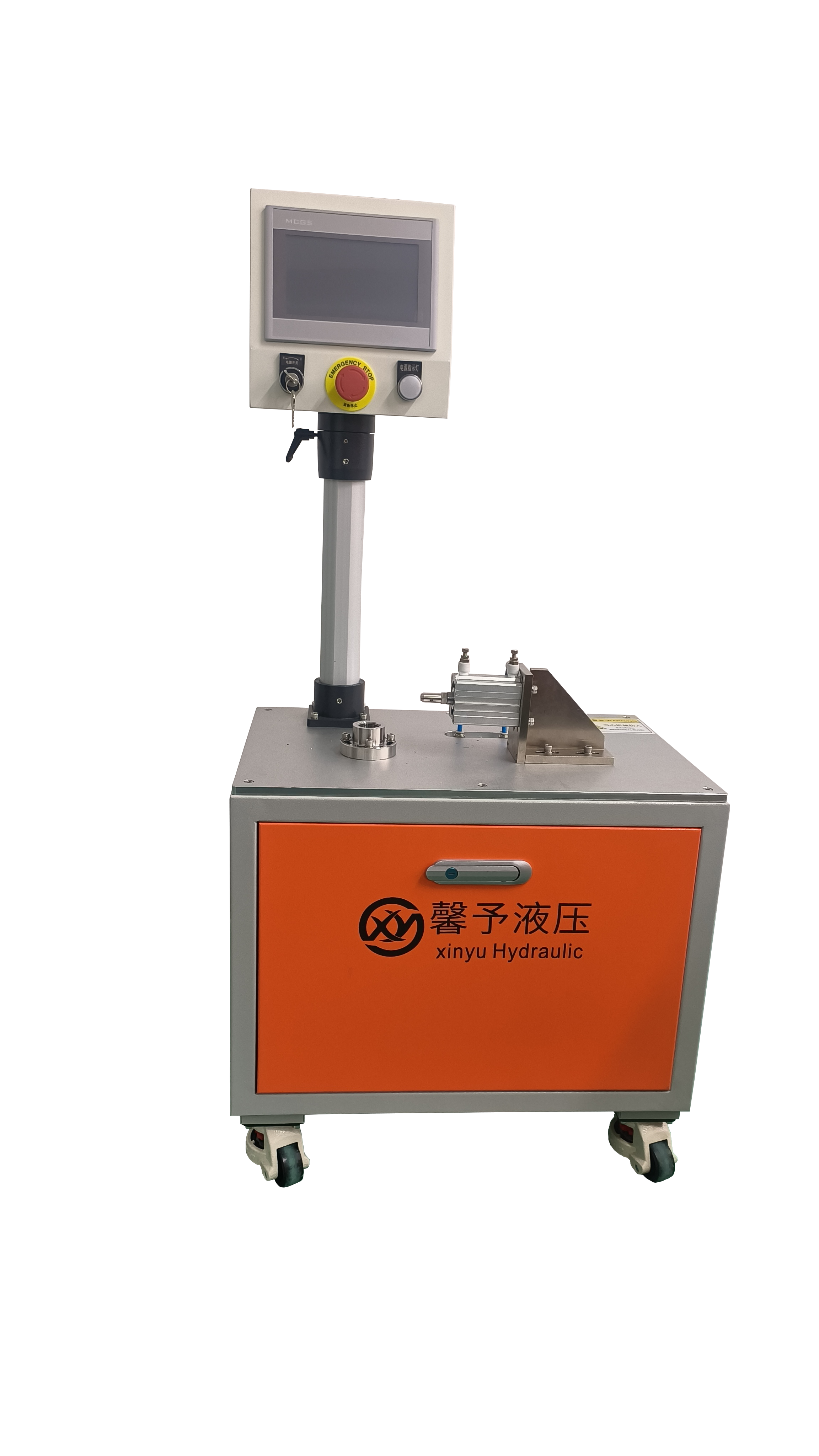

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的耐用性測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。
技術參數
設備安裝
設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。
2 操作說明
2.1 運行準備
1） 接入壓縮空氣（4～8bar，1m³/min）；
2） 接入測試氣體；
3）將被測閥門安裝到工裝中；
3） 接通電源（AC220V 50Hz），并打開電源；
4） 此時會進入到觸摸屏控制界面；
界面最右側是界面切換按鈕和測試控制按鈕，可根據需求進行操作。
界面上面是參數設定和顯示的區域。
界面中間是實時壓力曲線的顯示。
參數設定：
測試進度：測試件當前所需的測試次數；
關閉時間：測試時閥門關閉的時間；
打開時間：測試時閥門開啟的時間；
X/Y：曲線X軸長度(min)，曲線Y軸長度(MPa)；
控制按鈕：
開始測試：點擊后系統根據所設定的參數自動運行。
暫停測試：點擊后系統暫停運行，再次點擊開始試驗后繼續運行。
刷新復位：點擊后會停止當前測試并復位
操作流程
1）首先進入到測試界面，然后根據需求設定所需要的測試次數、閥門開啟和關閉的時間，然后根據實際情況設定X軸和Y軸。
2）參數設定好后點擊開始測試，系統自動根據測試流程進行：升壓-保壓-泄壓-保壓，一直按此步驟循環至目標次數。
3）測試時可實時監控當前壓力和時間/壓力曲線，測試的數據均會實時記錄，然后可通過U盤將數據導出。
4）測試次數到達后系統自動泄壓并停機，當壓力降至大氣壓后即可拆卸被測件。
3 注意事項
3.1 運行前注意事項
1）確認壓縮空氣壓力、流量供給足夠
2）確認設備供電滿足要求
3）確認各項管路、電路均已連接完成
4）確認被測產品是否已連接到位
5）確認正常后，即可運行設備
3.2 運行中注意事項
1）測試時請勿隨意松開連接接頭
2）出現無法解決的問題及時按下急停停止設備
3.3 運行結束注意事項
1）測試完成后等產品中壓力降至大氣壓后再拆卸產品
2）不運行時斷開電源和氣源
無法解決的問題及時聯系廠家.
