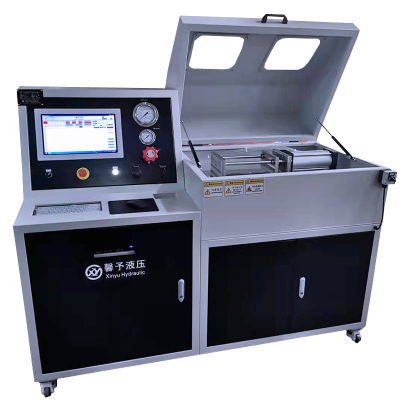

應用范圍：
主要用于凈水器、濾瓶、增壓泵的水錘脈沖靜壓測試，同時也可以對一些小型的管件、接頭等進行脈沖試驗，設備通過設定自動完成壓力和溫度的調節和控制，使被測件達到實際使用的工作狀態，進行疲勞壽命檢測，最終確定產品的性能，脈沖試驗臺采用計算機與PLC結合的控制方式，通過閉環控制實現任意波形的生成和調整。

技術參數：
1、試驗壓力：0-10MPA（可定制）；
2、脈沖頻率：0-50次/min；
3、脈沖波形：水錘波、方波、梯形波、正弦波等；
4、試驗介質：自來水；
5、介質溫度：根據要求定制；
6、試件路數：1路（可擴充）
結構組成：
1、由壓力脈沖系統、溫度控制系統、動力系統、循環系統、電氣控制系統、數據采集測試系統、工件安裝裝置結構組成；
2、對凈水器濾瓶進行壓力脈沖疲勞試驗及耐壓爆破試驗，考核其疲勞壽命和疲勞破壞形式；
3、配備安全有效的保護措施、故障診斷、數據 真實可靠，并且能滿足特殊實驗的要求。

1.1 設備用途

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的氣密性測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

1.2 技術參數

• Ø 試驗方式：氣密性
• Ø 試驗壓力范圍：10～60Bar（用戶自備）
• Ø 試驗介質：空氣
• Ø 介質溫度：常溫
• Ø 試驗工位：5工位
• Ø 測試接口：ZG1/4
• Ø 控制方式：手動控制

1.3 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

2 操作說明

2.1 運行準備

1） 接入高壓氣體（P≤15MPa）；

2）將被測件連接至設備測試接口；

2.2 操作說明

1）打開減壓入口截止閥，高壓氣體通入到減壓閥，減壓閥調節至所需壓力；

2）打開減壓出口截止閥，氣體通入到被測產品中；

3）測試時可在壓力表上查看當前壓力；

3 注意事項

3.1運行前注意的事項

• Ø 確認被測件已連接到位
• Ø 確認正常后，啟動設備

3.2運行中注意的事項

• Ø 測試時請勿隨意松開連接接頭
• Ø 出現故障及時關閉高壓進氣閥并將減壓閥減至最低

3.3運行結束注意的事項

• Ø 關閉所有閥門斷開氣源

*  無法解決的問題及時聯系廠家。

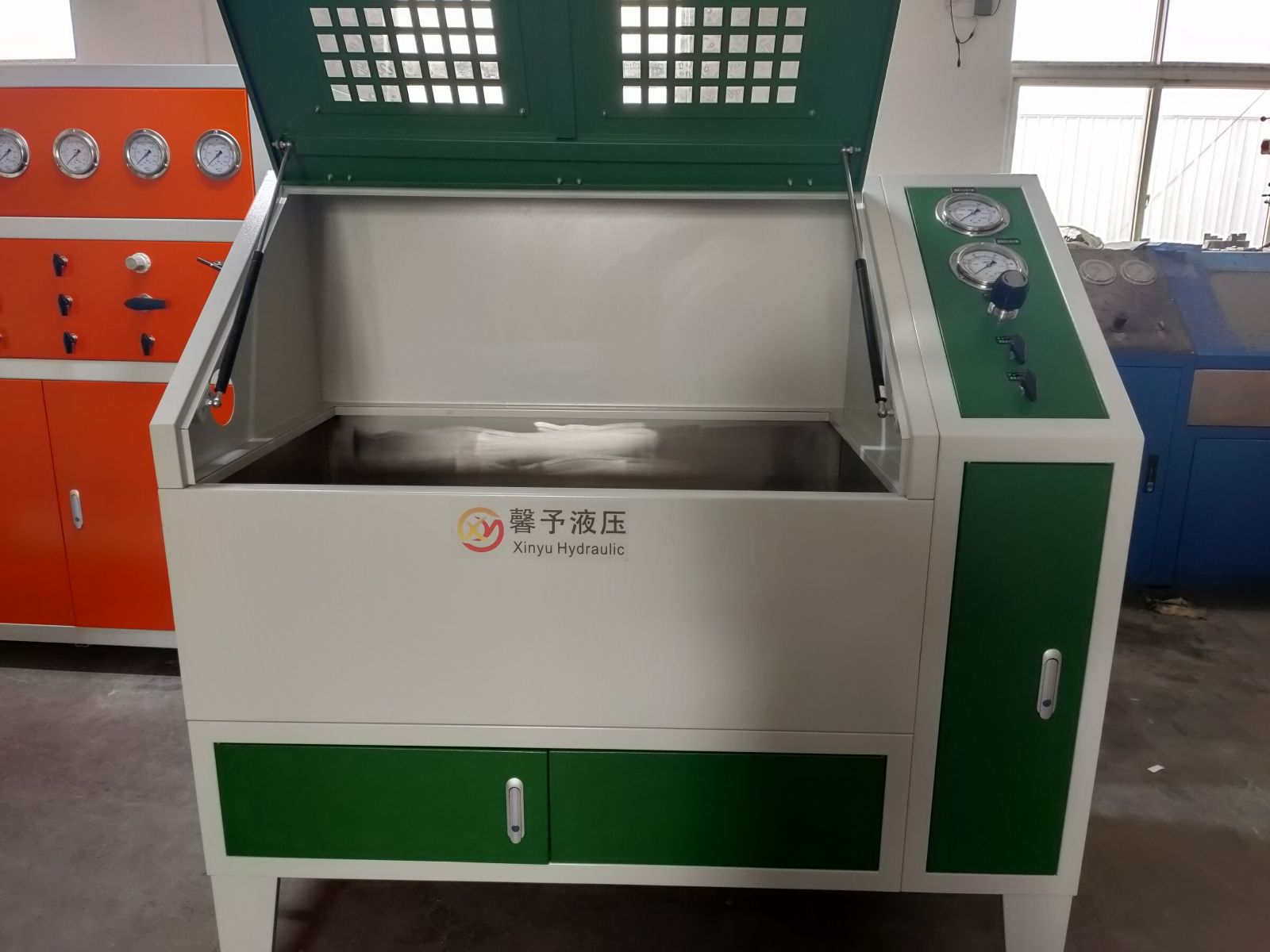

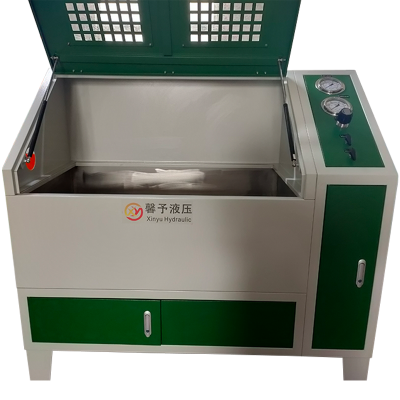

適用范圍：
主要適用于閥門管件、高壓密封殼體、軍工鑄件殼體、鑄鐵氣密封泵殼體、鑄鋁殼體、鑄鐵殼體等鑄件體的耐氣密封壓力檢測，能夠快速批量檢測各種鑄件體、鑄件體、耐壓容器在加工之后的氣密封密封性和耐氣密封試驗等壓力試驗項目，設備配有馨予壓力控制系統和快速操作系統，液壓加緊系統和測試殼體、泵體的密封工裝。
主要用于生產檢測試驗殼體、泵體、閥門管件的密封性，能夠有效對測試件質量的分析和判斷。
技術參數：
1、試驗壓力：0-269MPA（可擴充）；
2、試驗介質：空氣、氮氣、氦氣等；
3、控制方式：觸摸屏控制/電腦控制；
4、輸出方式：螺紋連接（接頭）；
5、壓力表精度：1.6級；
6、數據輸出：試壓報告；
7、主要性能：防爆、自動；
功能特點：
1、采用德國進口氣動泵或者電動泵做壓力源，試驗壓力高達269MPa，輸出壓力可以無級調節，升壓速率可以自由設定；
2、所有高壓元件與管路均采用316不銹鋼材質，德國制造，適合純氣體、混合氣體等更多試壓介質；
3、試驗過程中，可以自動進行壓力補償；
4、氣壓試驗臺采用計算機加單片機兩級控制系統，具有測試壓力穩定，壓力測試精度高等特點，整個試驗過程均可在計算機上操作完成，計算機自動生成壓力、時間曲線，并將各種數據存儲，隨時可打印出試驗報告，也可以通過按鈕開關手動控制試驗過程；
5、計算機自動卸壓和手動卸壓雙重卸壓裝置，加上超壓、超時、泄露報警系統，使整套設備更加安全可靠；
6、試壓現場采用攝像頭實時監控，可以實現無人試壓現場（可選項）；
7、上海馨予測試軟件成熟穩定，人性化的操作界面方便用戶操作與監控。
8、泵、閥、管件、接頭均采用德國進口產品，確保設備質量和安全，材質為316不銹鋼，可以適用大多數氣體試壓介質；
9、數據采集系統(可選項)。

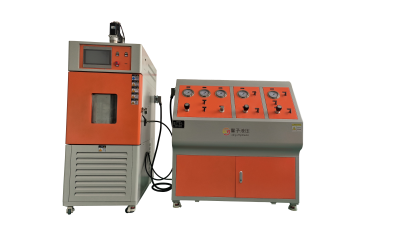

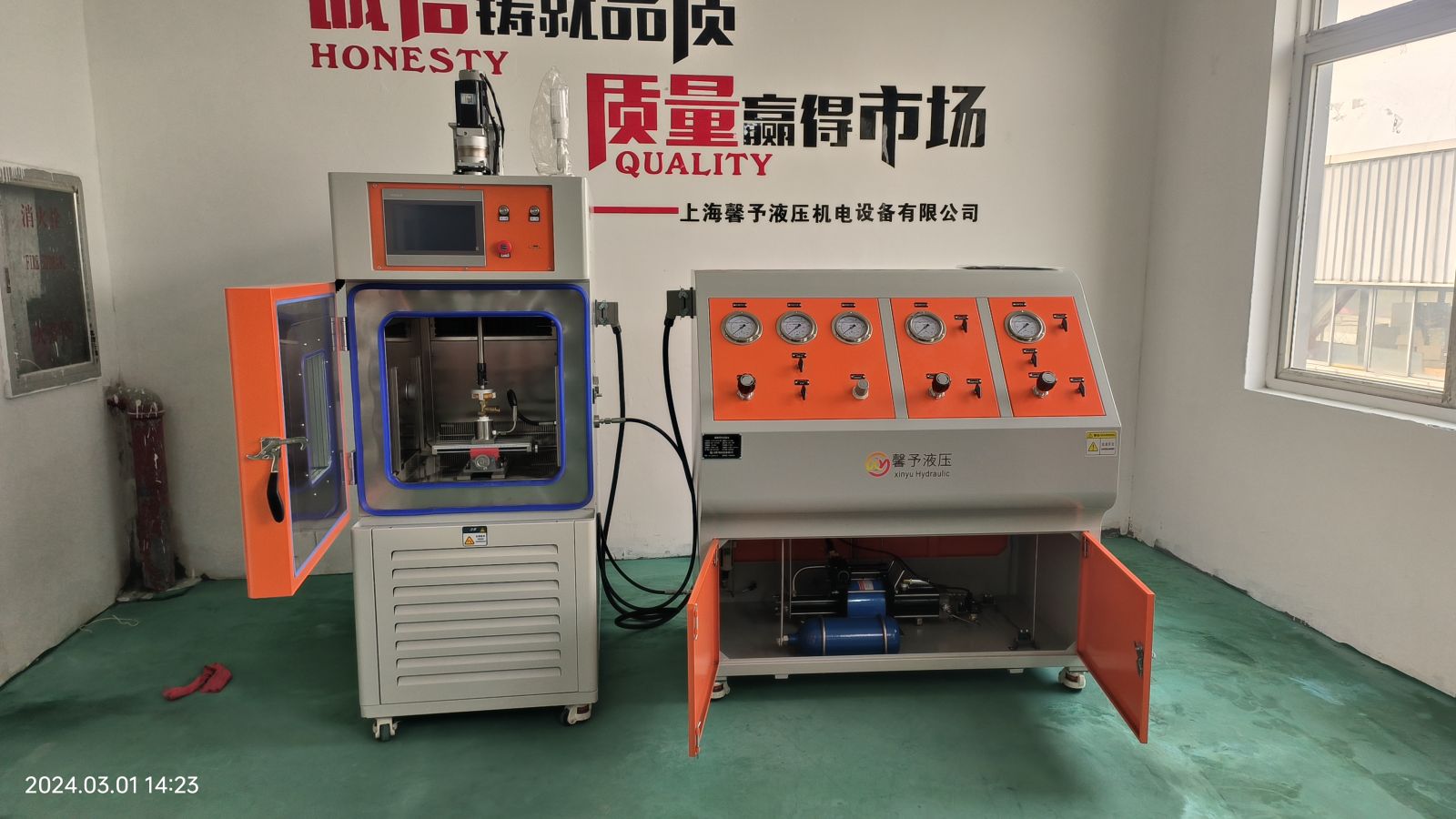

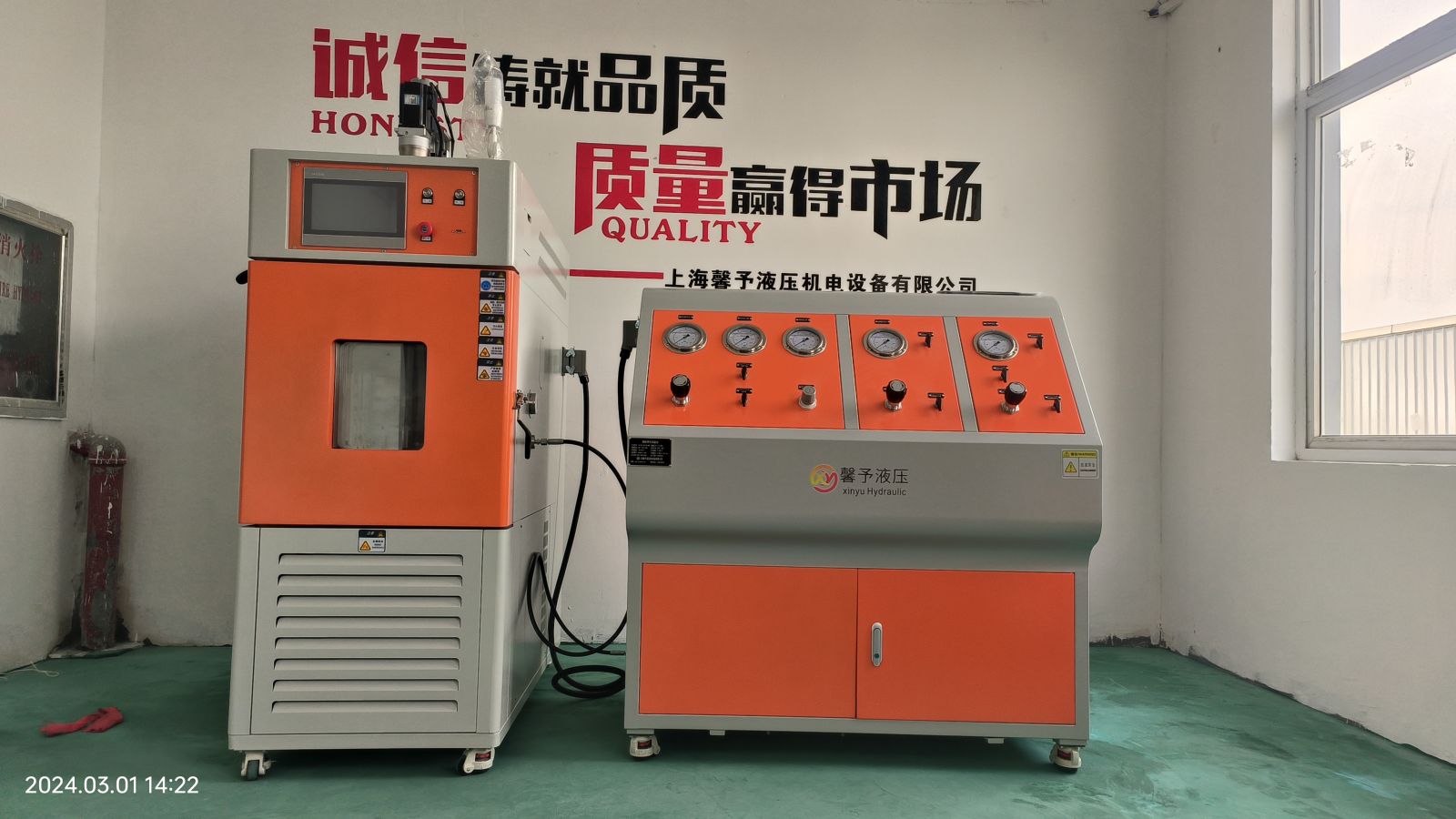

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的耐用性試驗，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數
• 控制臺尺寸：700x1350x2020（長x寬x高mm）
• 增壓臺尺寸：1300x800x1400(長x寬x高mm）)
• 試驗方式：GB/T7512-2023   7.11.1瓶閥的耐用試驗
• 試驗壓力范圍：0～2.5MPa
• 測試次數：0～999999次
• 測試扭矩：0～10N.m

Ø 瓶閥開關轉速：1～120r/min

Ø 壓力測量精度：壓力表±1.6%，傳感器±0.5%

Ø 扭矩測量精度：±0.5%

• 氣泵增壓比：7/15：1

Ø 輸出流量：Max.215NL/min

Ø 試驗介質：空氣、氮氣

Ø 介質溫度：常溫

Ø 環境溫度：-40～100℃

Ø 試驗工位：1工位

Ø 控制方式：觸摸屏控制

• 氣源要求：6～8bar，1.0m³/min
• 電源電壓：AC220V 50Hz
• 系統總功率：6.0KW

試驗壓力：當前測試所需的壓力。

關閉力矩：自動運行時，閥門關到底的力矩。

開啟力矩：自動運行時，閥門開到底的力矩。

保壓時間：自動運行時，閥門關閉后保持的時間。

循環次數：當前測試所需的次數。

安全壓力：根據設定壓力x安全壓力(%)計算出允許最高壓力。

閥動作行程：閥從全開到全關的行程。

閥快速開關：測試閥快速開關總行程的比例（如：閥行程3圈*快速開關比例90%=閥快速開的圈數2.7圈，剩下的0.3圈為慢速開的圈數）。

快速開關速度：被測閥門的快速開關速度。

慢速開關速度：被測閥門的慢速開關速度。

手動速度：手動調試時的開關速度。

清除力矩超限報警：當測試界面中出現力矩超限時，通過此按鈕進行復位。

手動/自動運行控制

當選擇旋鈕旋至手動調試時，可手動打開對應的部件，旋至自動運行時可進行自動運行控制。

2.3 操作流程

開始測試前需要將閥門打開至全開狀態！

1）首先進入到參數設定界面，設定所需要的試驗壓力、閥動作行程、開關力矩、開關轉速、保持時間等參數，然后根據實際情況設定X軸和Y軸，參數設定好后切換至測試界面。

2）通過耐用供氣調壓閥將壓力調節至所需的測試壓力。

3）然后點擊開始測試，系統自動根據測試流程進行：充氣-關閉閥門-保壓-泄壓-保壓-打開閥門，系統一直按此步驟循環運行。

4）測試時系統自動記錄實時數據，記錄的數據有：壓力、扭矩、溫度，記錄的數據可導出至U盤。

5）測試完成后系統自動泄壓停機，當壓力降至大氣壓后即可拆卸被測件。

6）進行下一次測試時需點擊刷新復位和清空測試次數將當前測試的數據清除。

7）當運行中出現報警需要復位重新運行時，點擊刷新復位，再把被測閥門手動轉到全開狀態即可重新開啟運行。

3.4 常見故障及解決方法

*  無法解決的問題及時聯系廠家。

應用范圍：
上海馨予氣密性試驗臺可進行0-269MPA氣密性泄漏試驗，能滿足于各種軟管、金屬管、各種汽車管路、冷凝器、換熱器及工程機械液壓軟管、鋼管、壓力容器、截止閥、旋塞閥、止回閥、球閥、調節閥、閥組等高壓閥門，石油機械及儀表閥門的閥體強度試驗與高低壓氣壓試驗。
技術參數：
1、試驗壓力:0-269MPA（可定制）；
2、試驗介質：空氣、氮氣、氦氣等；
3、驅動壓力：5-8bar；
4、測試工位：1個（可擴充）；
5、壓力表精度：1.6級
6、環境溫度：常溫；
7、控制方式：手動控制。
設備特點：
1、配備有進口氣體增壓泵自動增壓，可以輕松實現輸出壓力任意可調，可控。
2、技術先進，設計結構合理；
3、具有體積小，重量輕，外型美觀大方的特點；
4、所有精密部件都采用國外進口，無任何焊接連接，方便拆卸，安全系數高，使用壽命長，便于維護。
